槳式攪拌機是工業生產和環保水處理中廣泛應用的攪拌設備，主要用于液體混合、固液懸浮、溶解、傳熱及化學反應等過程。其結構簡單、運行穩定、適應性強，在化工、制藥、食品、污水處理等行業中發揮著重要作用。
本文將詳細介紹槳式攪拌機的設計步驟與方法，包括需求分析、結構設計、參數計算、材料選擇及優化驗證等關鍵環節，為工程師和技術人員提供系統性的設計參考。
2. 槳式攪拌機設計步驟
2.1 明確設計需求
在設計槳式攪拌機之前，需明確以下關鍵參數：
攪拌目的：混合、懸浮、溶解、傳熱或反應？
介質特性：液體黏度、密度、腐蝕性、固含量等。
工作環境：常壓/高壓、常溫/高溫、是否腐蝕性環境？
工藝要求：攪拌強度、混合均勻度、停留時間等。
2.2 確定攪拌機類型

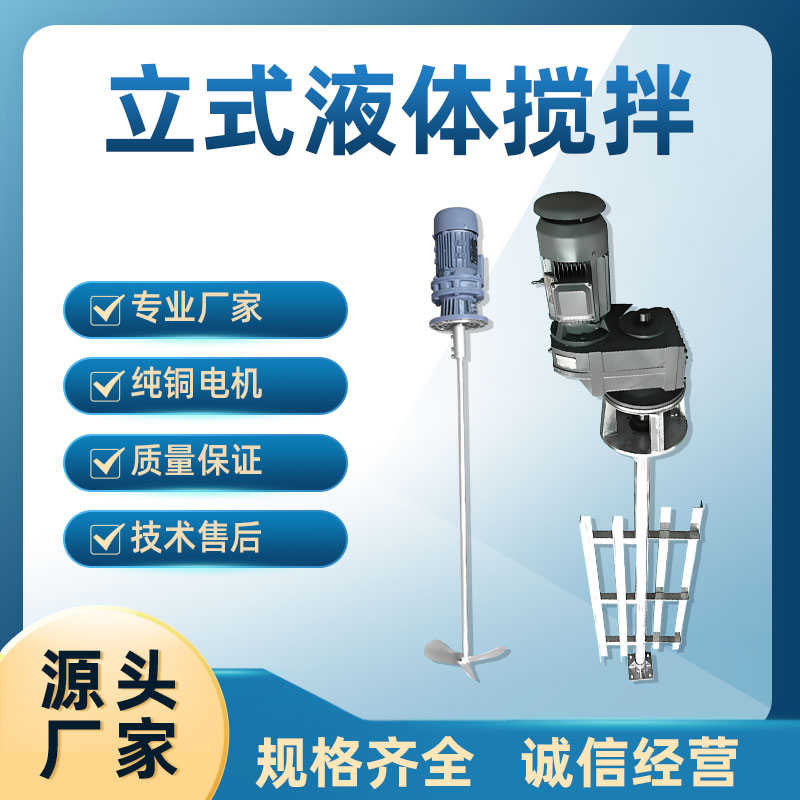

槳式攪拌機主要分為：

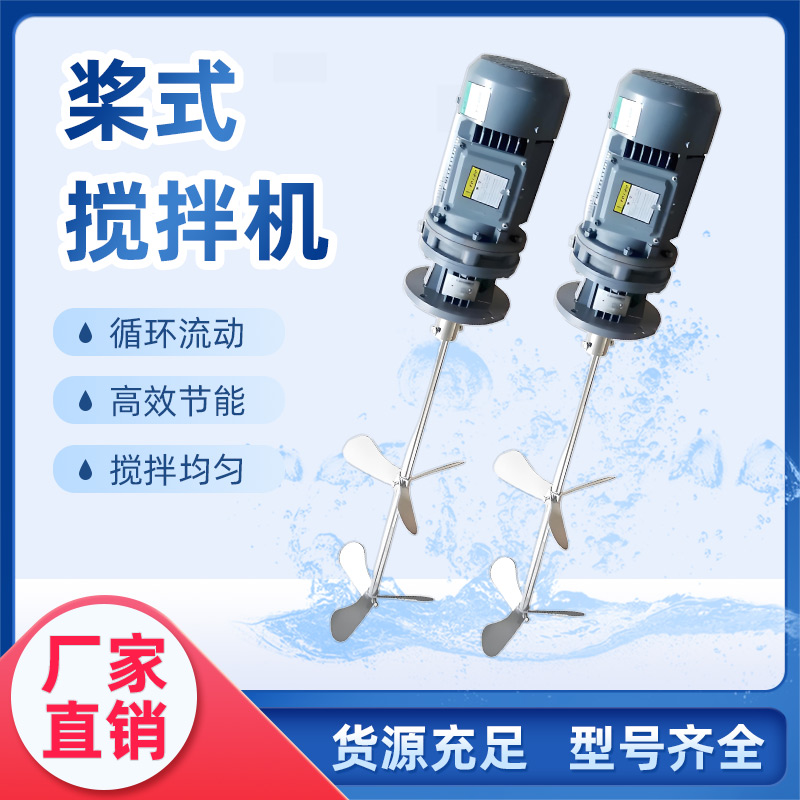

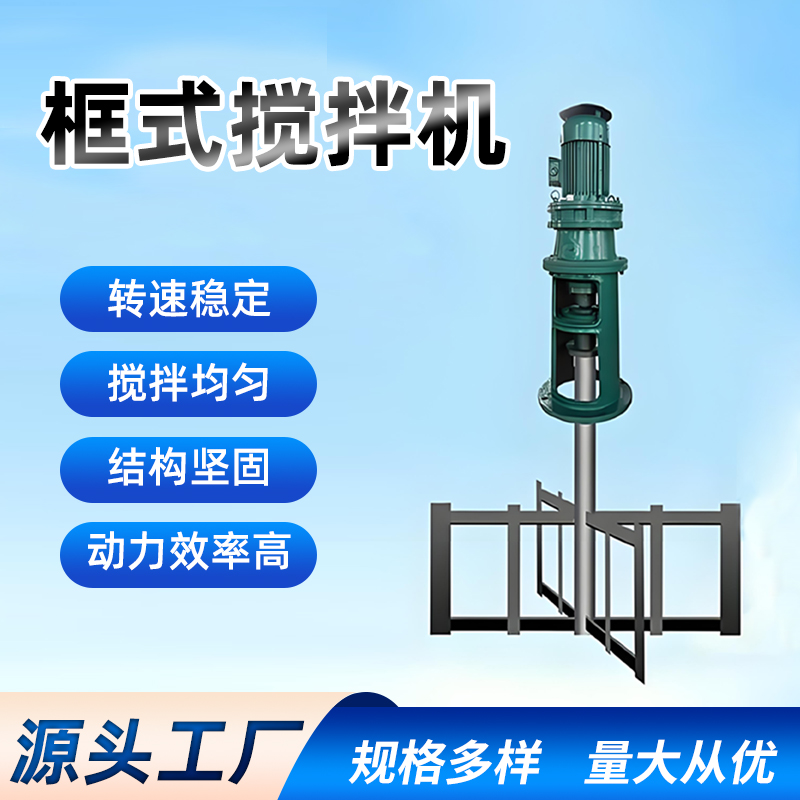

平槳式：適用于低黏度液體混合。 斜槳式：可產生軸向和徑向流動，混合效率更高。 框式/錨式：適用于高黏度或非牛頓流體。 根據介質特性和工藝需求，選擇合適的攪拌槳類型。

2.3 計算攪拌功率
攪拌功率是設計的關鍵參數，通常采用Rushton功率準數法或經驗公式計算：
2.4 選擇電機與減速機
根據計算功率和轉速要求，選擇合適的電機和減速機，確保：
電機功率 ≥ 計算功率 × 安全系數（通常1.2~1.5）
減速比匹配，保證攪拌槳在最佳轉速范圍內運行

2.5 結構設計
（1）槳葉設計
直徑（D）：通常為攪拌槽直徑的1/3~2/3。
寬度（W）：一般為槳徑的1/5~1/10。
安裝高度：離槽底約0.5~1倍槳徑，避免沉積。
（2）軸系設計
軸徑計算：考慮扭矩和臨界轉速，避免共振。
材質選擇：不銹鋼（304/316）、碳鋼（鍍層防腐）或鈦合金（強腐蝕環境）。
支撐方式：頂部懸掛式或底部支撐式，視攪拌罐結構而定。
（3）密封設計
機械密封：適用于高壓、高轉速或易揮發介質。
填料密封：成本低，適用于一般工況。
2.6 強度校核與優化
軸強度校核：確保在最大扭矩下不發生塑性變形。
臨界轉速校核：避免共振導致設備損壞。
CFD模擬（可選）：通過流體仿真優化槳葉形狀，提高混合效率。
3. 設計優化與驗證
3.1 實驗驗證
小試模型測試：在實驗室模擬實際工況，調整槳型、轉速等參數。
工業放大：基于相似準則（如幾何相似、動力相似）進行放大設計。
3.2 常見問題與改進
混合不均勻 → 調整槳葉角度或增加擋板。
振動過大 → 檢查軸系剛度或調整轉速。
密封泄漏 → 更換更可靠的機械密封。
4. 結論
槳式攪拌機的設計需綜合考慮工藝需求、流體特性、機械強度及經濟性等因素。通過科學的計算、合理的結構設計和實驗驗證，可確保攪拌機高效、穩定運行。未來，隨著CFD仿真技術和智能控制的發展，槳式攪拌機的設計將更加精準和智能化。
